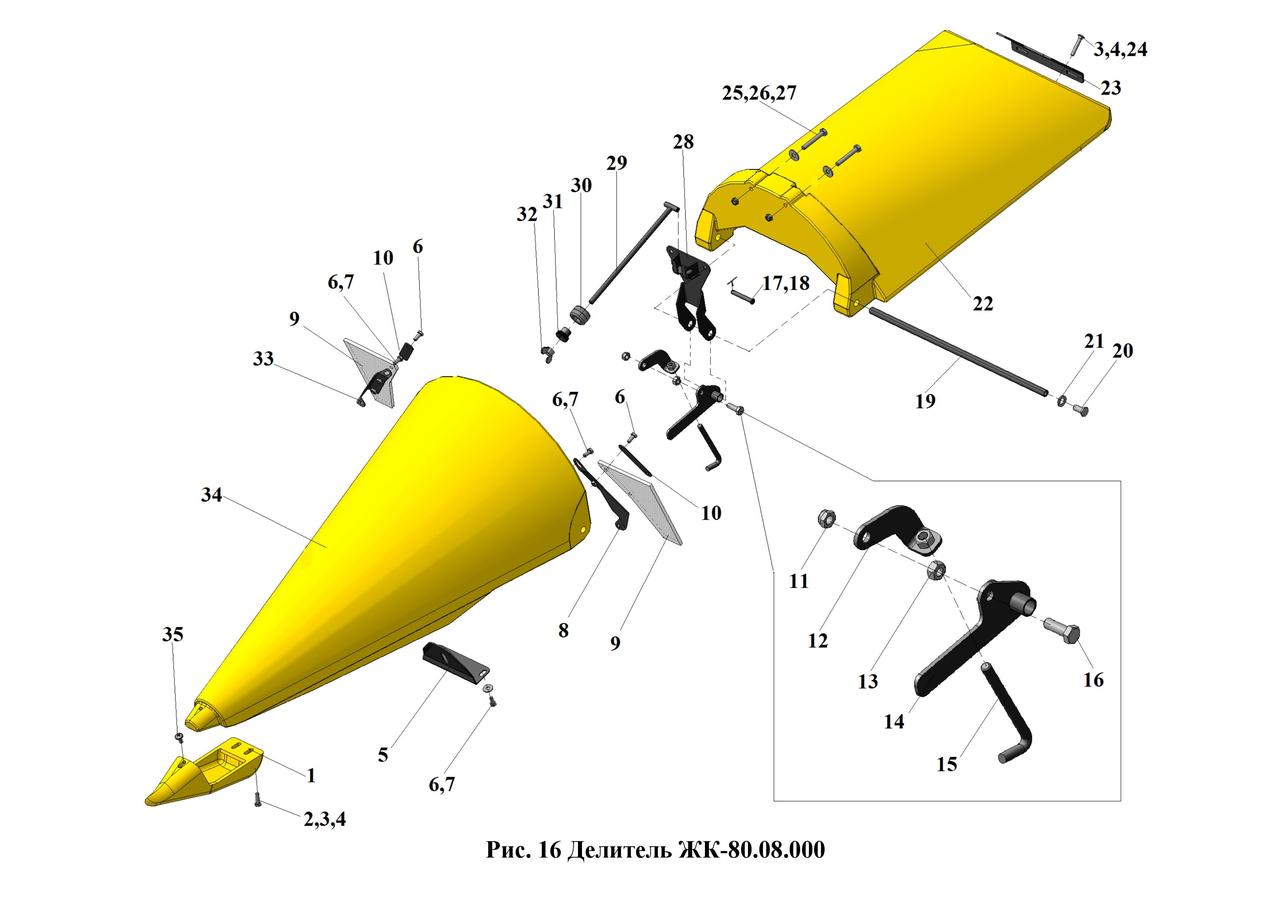

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

16

1

УХП.14.02.Н500.02

Носок

1

2

М8-6gх30.019 ГОСТ 7798-70

Болт

2

3

М8-8 DIN 985

Гайка

6

4

С8.02.Ст3.019 ГОСТ 6958-78

Шайба

6

5

РК-80.08.461

Накладка

1

6

М8-6gх20.019 ГОСТ 7798-70

Болт

8

7

GO-FOUR М8х20

Гайка заклепувальна

6

8

ЖК-80.08.660-01                               РК-80.08.600-01

Кронштейн

1

9

РК-80.08.005

Фартук

2

10

РК-80.08.464

Планка

2

11

М12-8 DIN 985

Гайка

1

12

РК-80.08.450

Тяга

1

13

М12-6Н.019 ГОСТ 5915-70

Гайка

1

14

РК-80.08.400

Ручка

1

15

РК-80.08.607

Гак

1

16

М12-6gх35.019 ГОСТ 7798-70

Болт

1

17

РК-80.08.645

Ось

1

18

2,5х25 ГОСТ 397-79

Шплинт

1

19

РК-80.08.801

Ось

1

20

РК-80.08.609

Болт

2

21

С14.02.Ст3.019 ГОСТ 11371-78

Шайба

2

22

УХП.14.02.КЦ.1000.02

Капот центральний

1

23

РК-80.08.500

Петля

1

24

М8-6gх50.019 ГОСТ 7802-81

Болт

4

25

М10-6gх70.019 ГОСТ 7798-70

Болт

2

26

М10-8 DIN 985

Гайка

2

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

16

27

С10.02.Ст3.019 ГОСТ 6958-78

Шайба

2

28

РК-80.08.550

Кронштейн

1

29

РК-80.08.570

Тяга

1

30

ЖВП 01.002

Втулка

1

31

ЖК-80.08.641

Гайка

1

32

М12 ГОСТ 3032-76

Гайка-барашка

1

33

РК-80.08.660

Кронштейн

1

34

УХП.14.02.ДЦ.1000.05

Ділитель центральний

1

35

М8х20 DIN 967

Винт

1
