Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

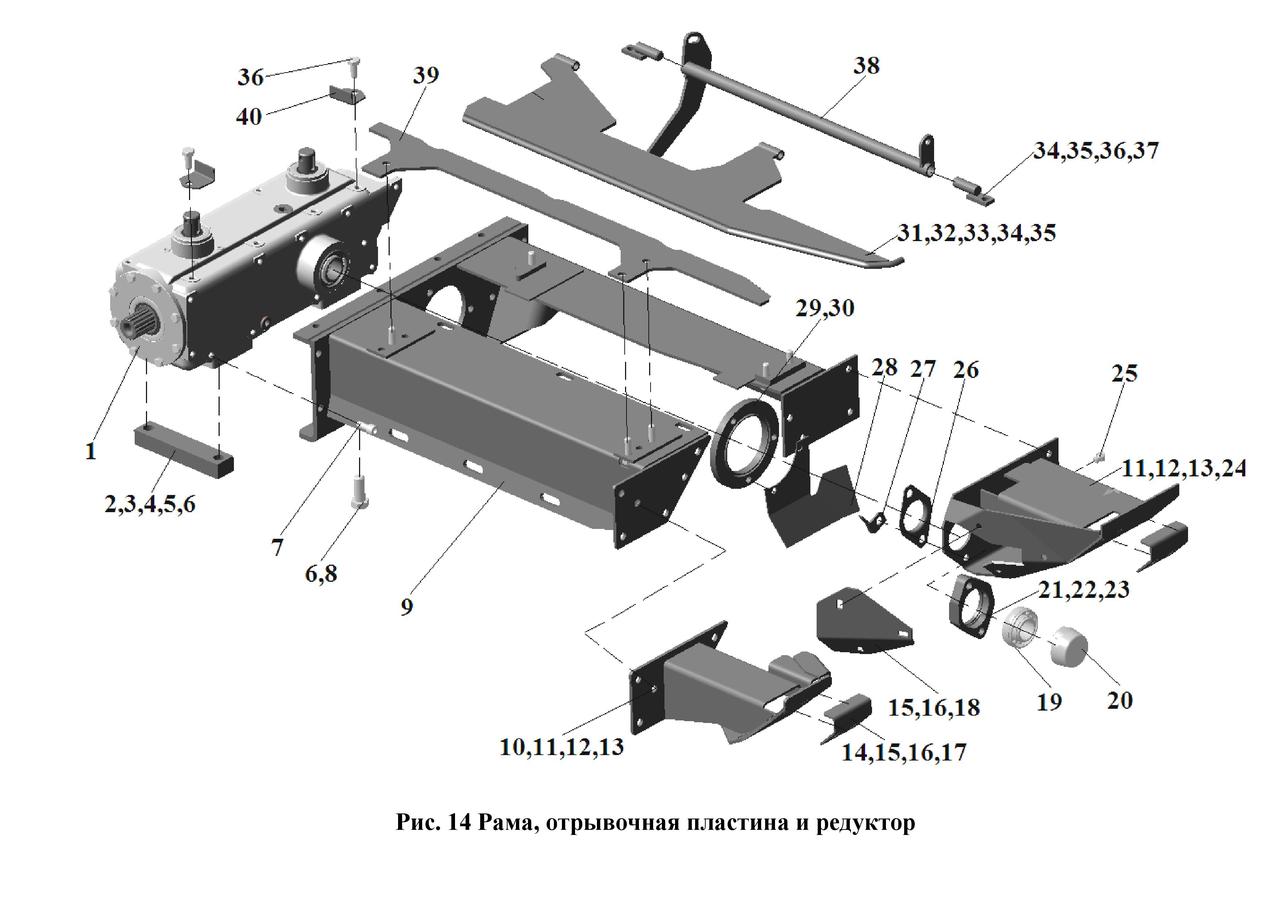

14

1

ЖК-80.04.000

Редуктор

1

2

РК-80.05.485

Ригель

2

3

М16-6gx125.58.019 ГОСТ 7798-70

Болт

2

4

М16-6gx140.58.019 ГОСТ 7798-70

Болт

2

5

16.65Г ГОСТ 6402-70

Шайба

6

6

C 16.02.Ст3.019 ГОСТ 11371-78

Шайба

4

7

М10х25-8.8 DIN 912

Винт

9

8

М16-6gx40.58.019 ГОСТ 7798-70

Болт

2

9

РК-80.05.100

Рама

1

10

ЖК-80.05.750

Носок

1

11

М12-6gx30.88.019 ГОСТ 7798-70

Болт

5

12

М12-8 ISO 7040

Гайка

5

13

C 12.02.Ст3.019 ГОСТ 11371-78

Шайба

5

14

РК-80.05.403

Обмежувач

2

15

М8-8gx20.88.019 ГОСТ 7802-81

Болт

7

16

М8-8 DIN982 (ISO 7040)

Гайка

7

17

C 8.02.Ст3.019 ГОСТ 11371-78

Шайба

4

18

РК-80.05.486

Кришка

1

19

РК-80.05.662 або 1230-30ECG NSK

Подшипник

1

20

РК-80.05.406 або Кришка захисна

RHP 30P NSK

Кришка

1

21

ЖК-80.05.484-01

Опора

1

22

РК-80.05.677

Болт

2

23

М12-12 ISO 7042

Гайка

2

24

РК-80.05.800

Опора

1

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

14

25

1.2Кд6 ГОСТ 19853-74

Маслянка

1

26

ЖК-80.05.434

Кришка

1

27

РК-80.05.489

Чистик

1

28

РК-80.05.407

Щиток

1

29

РК-80.05.408

Кільце

1

30

М10-8gx35.88.019 ГОСТ 7808-70

Болт

3

31

РК-80.05.600

Пластина

1

32

М10-6gx70.88.019 ГОСТ 7798-70 (спошна різь)

Болт

2

33

М10-6H.8.019 ГОСТ 5915-70

Гайка

2

34

М10-8 DIN982 (ISO 7040)

Гайка

4

35

C 10.02.Ст3.019 ГОСТ 11371-78

Шайба

6

36

М10-6gx25.88.019 ГОСТ 7798-70

Болт

6

37

ЖК-80.05.640

Ось

2

38

ЖК-80.05.650

Важіль

1

39

РК-80.05.405

Підкладка

1

40

ЖК-80.05.433

Чистик

2
