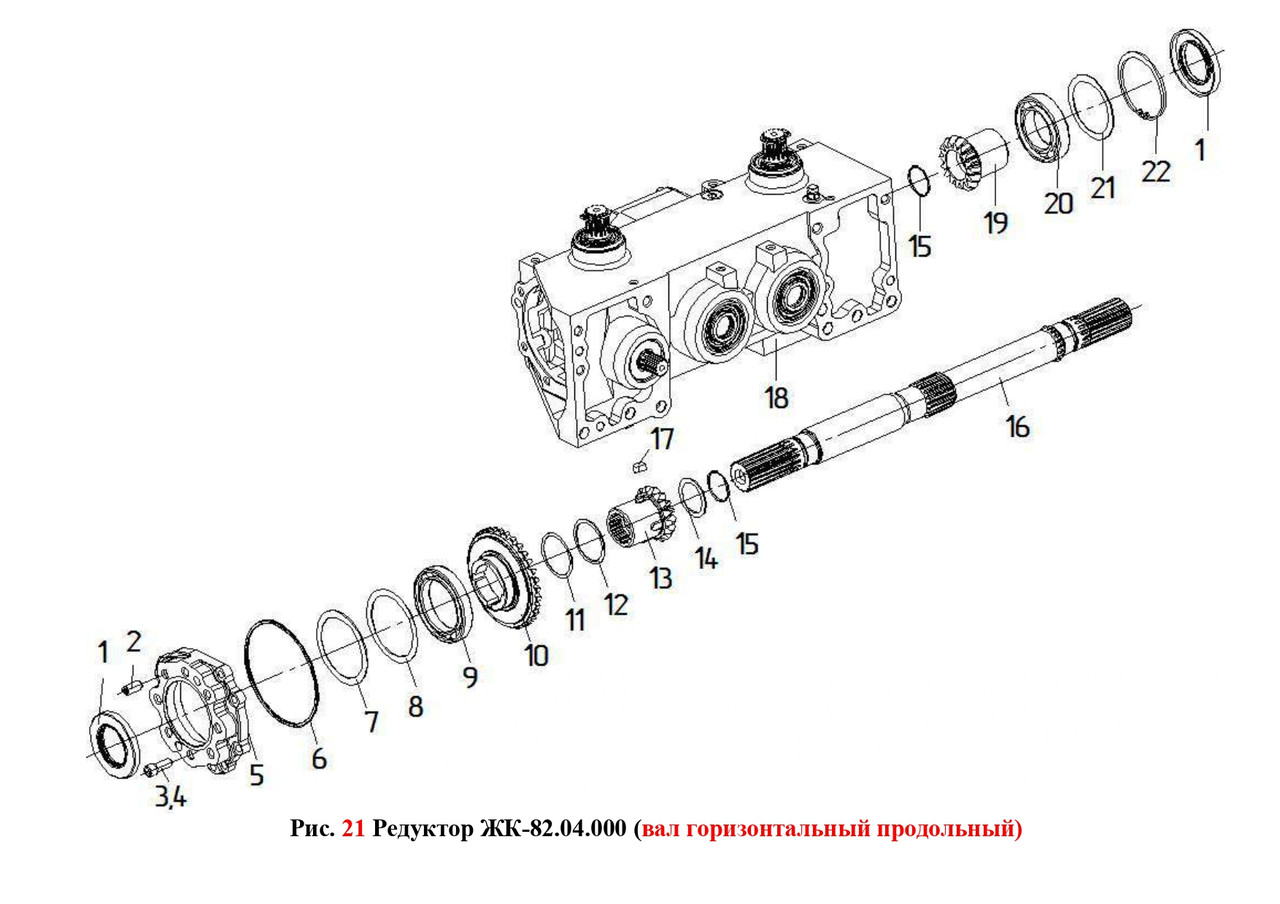

Номер

малюнка

Номер

позиції

Позначення

Найменування складаної

одиниці, деталі

Кількість,

шт.

22

1

РК-82.04.625

Вал-шестерня

1

2

DIN 988

Кільце регулювальне 37х47х0,1

1*

3

ГОСТ 27365-87

Підшипник 7204А

2

4

DIN 988

Кільце регулювальне 37х47х2

2

5

DIN 472

Кільце 47х1,75

7

6

DIN 988

Кільце регулювальне 20х28х1

1*

7

DIN 988

Кільце регулювальне 20х28х0,2

1*

8

DIN 471

Кільце 20х1,75

1

9

DIN 3761

Манжета B1USL 20х47х7

1

10

ЖК-82.04.301

Корпус

1

11

РК-82.04.621

Вал-шестерня

2

12

DIN 472

Кільце 62х2

2

13

DIN 988

Кільце регулювальне 30х42х0,1

2*

14

DIN 988

Кільце регулювальне 30х42х0,5

4*

15

DIN 988

Кільце регулювальне 30х42х1

2*

16

ГОСТ 8882-75

Підшипник 180206

2

17

DIN 988

Кільце регулювальне 30х42х2

2

18

DIN 471

Кільце 30х2

2

19

Подшипник RNU204ECP SKF

2

20

DIN 3761

Манжета B1USL 25х47х7

2

21

DIN 471

Кільце 25х2

2
