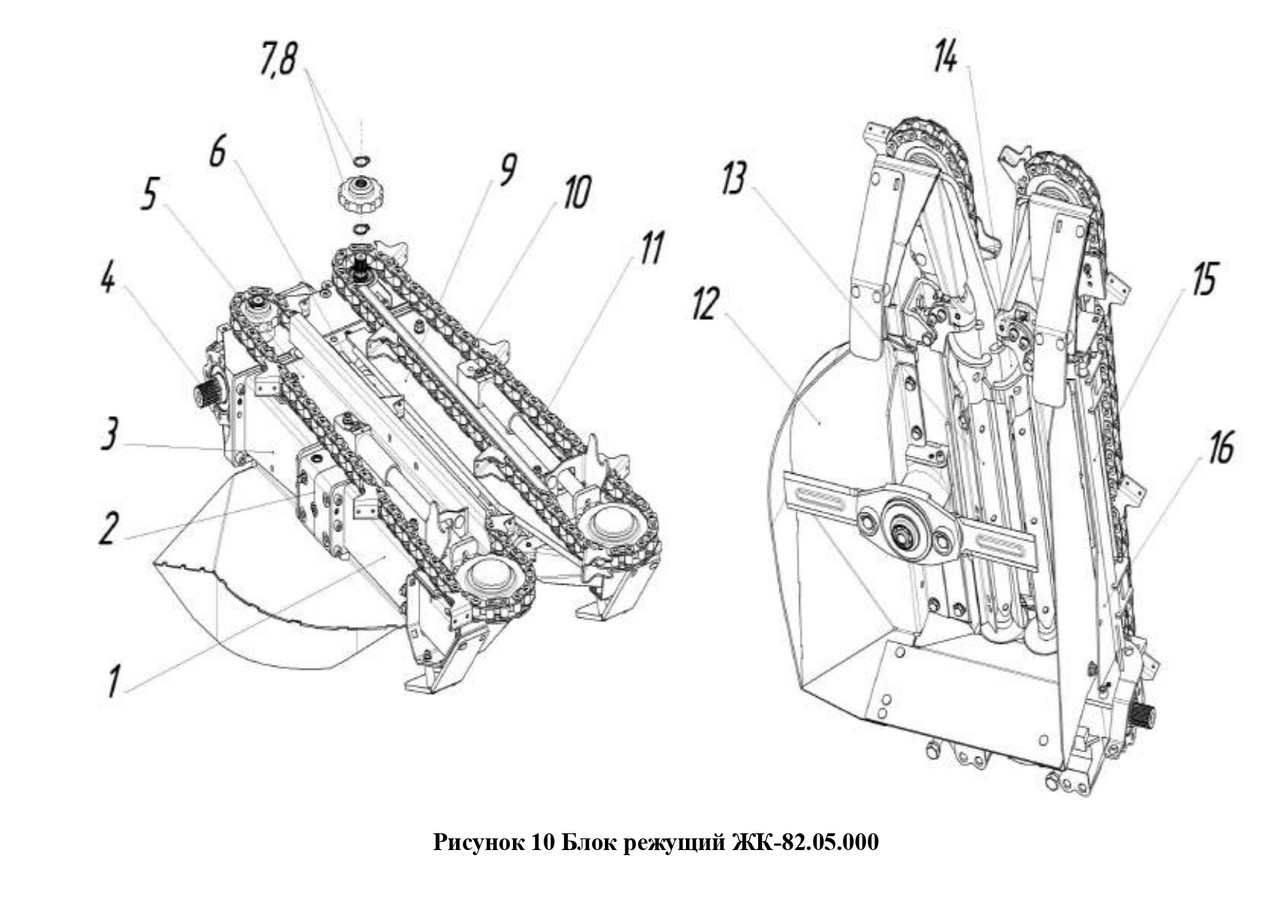

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

-

01

02

10,11,12

1

ЖК-82.05.150

Стійка

1

2

ЖК-82.04.500

Редуктор

1

3

РК-82.05.100

Стійка

1

4

ЖК-82.04.000

Редуктор

1

5

РК-82.05.400-01

Напрямна

1

6

ЖК-82.05.650

Плита нерухома

1

7

ЖК-82.05 605

Зірочка

2

8

DIN 471

Кільце 25 х 2

4

9

ЖК-82.05.600

Плита рухома

1

10

РК-82.05.400

Напрямна

1

11

(по каталогу Geringhoff)

Ланцюг No034850

2

12

РК-82.05.800

Кожух

1

13

РК-82.05.500-03

Вал

1

14

ЖК-82.05.500-02

Вал

1

15

ЖК-82.05.620

Важіль

1

16

ЖК-82.05.200

Стійка

1

17

EN1665* DIN 6921*

Болт із рифленим фланцем М12х35.10.9

-

2

2

18

ЖК-82.05.050-01

Тяга

-

1

1

19

ГОСТ 11371-78

Шайба С.12.02.Ст3

-

4

5

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

01

02

10,11,12

20

РК-82.05.475

Опора

-

1

-

21

ГОСТ 11371-78

Шайба С.8.02.Ст3

6

7

7

22

ISO 10511

Гайка М8 — 8

11

14

14

23

EN 1661* DIN6923

Гайка з рифленим фланцем М12.10

-

2

2

24

ISO 4762

Гвинт М12х40-8.8

-

2

3

25

ГОСТ 7798-70

Болт М8-6gx25.88.019

-

1

1

26

РК-82.05.477

Куточок

-

1

-

27

ГОСТ 7802-81

Болт М8х20.88.35

-

2

2

28

ЖК-82.05.720

Кронштейн бічний

-

1

-

29

ISO 7040

Гайка М10-8

-

2

2

30

ГОСТ 11371-78

Шайба С.10.02.Ст3

-

2

2

31

ГОСТ 7802-81

Болт М8-8gx30.88.019

2

32

РК-82.05.455

Башмак бічний

-

1

-

33

ГОСТ 7802-81

Болт М10х25.88.019

-

2

2

34

ЖК-82.05.750

Опора

-

-

1

35

РК-82.05.478

Опора

-

-

1

36

ЖК-82.05.720-01

Кронштейн бічний

-

-

1

37

ЖК-82.05.455-02

Башмак бічний

-

-

1
