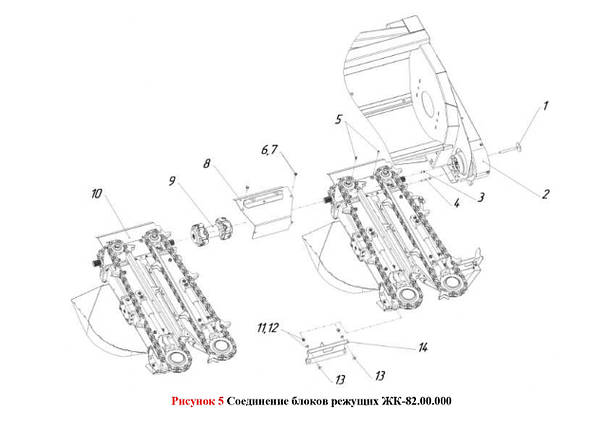

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

5

1

РК-82.03.090

Болт

2 на машину

2

РК-82.03.000 (виконання за комбайном)

Привод

2 на машину

3

ISO 8735

Штифт 10 x22

4 на машину

4

ГОСТ 11738-84

Гвинт М10x55 — 8.8

16-на машину

5

ISO 7380

Гвинт M8 x 16

18-на машину

6

ГОСТ 7798-70

Болт М8-6gx25.88.35.019

14-на машину

7

DIN 6796

Шайба тарілчаста 8

14-на машину

8

ЖК-82.01.700

Щиток

7-на машину

9

РК-82.01.810

Муфта

6-на машину

10

РК-82.01.800

Накладка

8-на машину

11

ISO 7040

Гайка M10-8

14-на машину

12

ГОСТ 11371-78

Шайба С 10.02.Ст3.019

14-на машину

13

ГОСТ 7802-81

Болт М10x25.88.35.019

14-на машину

14

ЖК-82.01.650

З'єднувач

7-на машину
