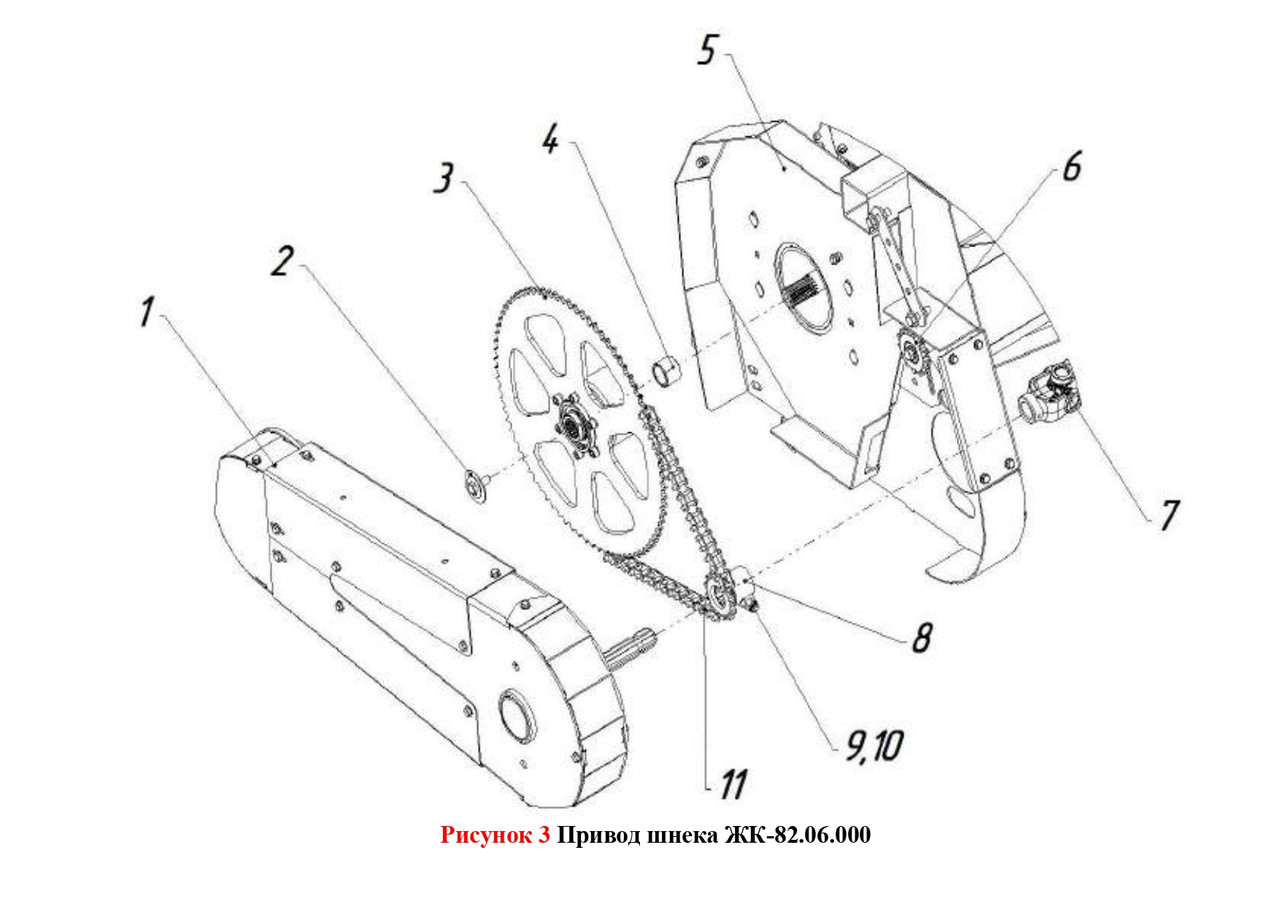

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

3

1

ЖК-82. 03.000 (виповнення через комбайн)

Привод

1

2

ЖК-80.00.210

Болт

1

3

ЖК-82.00.100

Зірочка запобіжна

1

4

ЖК-82.00.802

Втулка

1

5

РК-82.02.000

Рама

1

6

ЖК-82.01.300

Зірочка натяжна

1

7

Позначення за комбайном

Вал карданний

1

8

РК-80.00.150 (виконання за комбайном)

Зірочка

1

9

ГОСТ 7798-70

Болт М12х1,25-6gx70.88.35.019

1

10

ISO 10512

Гайка M12x1,25-8

1

11

ГОСТ 19358-78

Ланцюг 19,05-3180 (L за комбайном)

1
